平板式(折流板式)除霧器
1、產品簡介

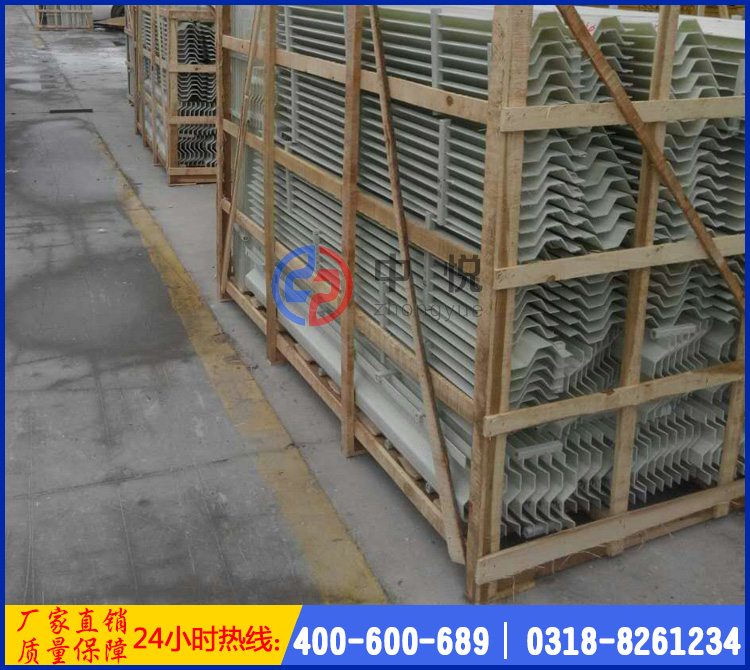

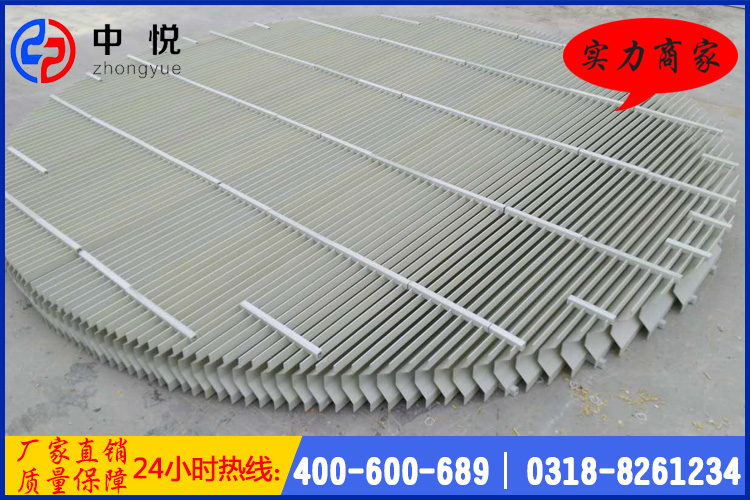

平板式除霧器主要是由波形葉片、板片、卡條等固定裝置組成，在濕法脫硫，吸收塔在運行過程中，易產生粒徑為10--60微米的“霧”，“霧”不僅含有水分，它還溶有硫酸、硫酸鹽、SO2等，同時也造成風機、熱交換器及煙道的玷污和嚴重腐蝕，因此，濕法脫硫工藝上對吸收設備提出除霧的要求，被凈化的氣體在離開吸收塔之前要除霧。
2、工作原理

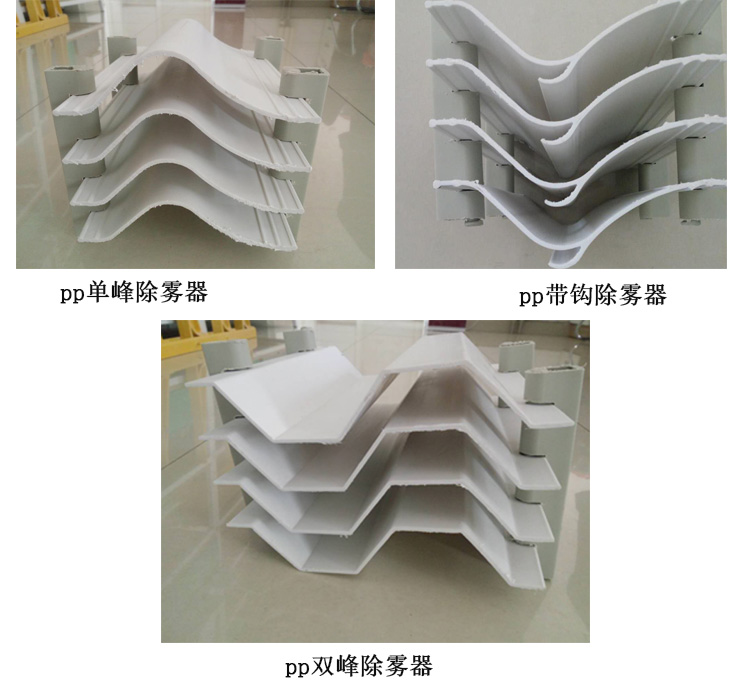

平板式除霧器是利用水膜分離的原理實現氣水分離。當帶有液滴的煙氣進入人字形板片構成的狹隘、曲折的通道時，由于流線偏折產生離心力，將液滴分離出來，液滴撞擊板片，部分黏附在板片璧面上形成水膜，緩慢下流，匯集成較大液滴落下，從而實現氣水分離，其工作原理如圖右圖所示。
3、布置方向
①垂直流除霧器：除霧器組件水平放置，煙氣垂直向上流過除霧器。(適用于吸收塔)
②水平流除霧器：除霧器組件垂直放置，煙氣流沿水平方向通過除霧器。(適用于水平煙道)
4、布置結構
①平板式除霧器系統由兩層平行除霧器葉片及三層沖洗水管組成。第一層除霧器除去粗顆粒霧滴，第二層除霧器去除細顆粒霧滴。
?、跊_洗系統由沖洗管道、沖洗噴嘴、沖洗水泵、沖洗水自動開關閥、壓力儀表、沖洗水流量計以及程控器等組成(具體購貨時進行選購)。
除霧器沖洗系統的作用是定期沖洗掉除霧器板片上捕集的液體固體沉積物，保持板片清潔、濕潤，防止葉片結垢和堵塞通道。
沖洗管布置形式為第一級除霧器上下側和二級除霧器下側。沖洗水噴淋重疊率達到200%，確保除霧器低阻運行。
組件之間配有卡夾和螺栓連接，簡易安裝。
5、技術參數：
出口霧滴含量≤75mg/Nm3
阻力損失≤100Pa
煙氣流速：2.5-5.0m/s(空塔流速)
6、材質選擇：
除霧器板片結構材料的選擇需要考慮的因素有：煙氣溫度、材料易燃性、耐久性和耐化學腐蝕性。用作除霧器的典型材料是聚丙烯(PP)、FRP
以及各種等級的不銹鋼，通過除霧器的煙氣溫度通常是 45~90℃，上述材料都能應用于這一溫度范圍內。
6、適用范圍：
本產品適用于脫硫工藝吸收塔、洗滌塔、水洗塔等使用。
7、設備選型
除霧器的選型較為復雜，從片型、片距、通道數、出口側直段長度、板面特殊結構設計方面都要加以綜合考慮，所以，用戶需與我公司技術人員聯系，并結合現場實際情況和實踐經驗，為用戶做出科學合理的選型。
